SHN-W

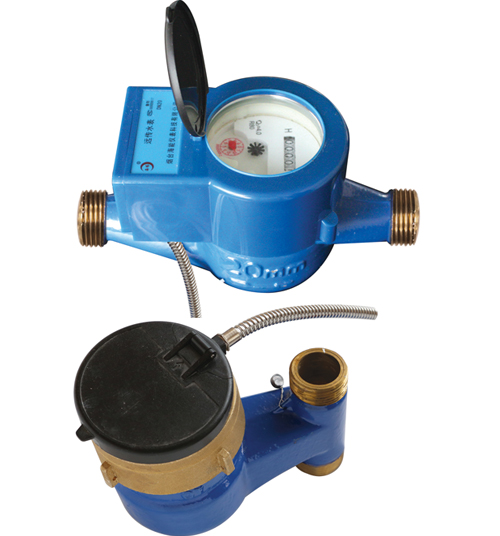

電子直讀遠傳冷水水表（水平/立式）
電子直讀遠傳冷水水表是本公司遠傳水表系列產品中重要的成員之一，它是遠傳水表應用比較廣泛的產品。本表通過機電的轉換，將機械示值轉化為數字信號，通過遠程聯網系統，直接讀取水表數字，實現遠程智能化抄表。產品符合 GB/T778.1~3-2007、CJ/T224-2012標準。
按基表結構不同，可分為水平和立式兩種。
功能特點：
— 讀數精確：直讀模式，抄表系統直接讀取表計字輪示值，零誤差。
— 計量準確：雙干簧管取樣，脈沖不丟失，數據準確可靠。
— 高容量電池：表內配置3.6V高容量鋰電池，確保使用壽命在15年以上。
— 超低功耗：靜態工作電流≤1uA，在抄表瞬間，是由抄表總線提供電源，不需要內部電池供電。
— 抗干擾強：抗強磁、抗人為破壞、抗雷電磁波等各種干擾。
— 防倒流：支持對逆流的水量累加，并指示。
— 結構性好：直讀模塊不在表計內部，是獨立的可拆式結構，防水性好，不用擔心水表的直讀模塊浸水、透光等問題，運行穩定。
— 便于維護：分體式可拆結構，水表和模塊可單獨維護，維修成本低，方便快捷。
— 基表穩定性好：基表性能穩定，市面用量達幾千萬只，運行時間達15年之久，技術成熟，智能卡式水表都采用此基表。
— 支持多協議：支持DL/T645、JL/T188或客戶自定義協議。
— 階梯水價設置功能。
— 表地址可靈活設定。
— 聯網方便：M-BUS總線標準，二線制，不分極性。
技術參數：
|
項目 |
技術指標 |
||
|
規格型號 |
SHN-15W |
SHN-20W |
SHN-25W |
|
公稱口徑 |
DN15 |
DN20 |
DN25 |
|
公稱流量Qn （m3/h） |
1.5 |
2.5 |
3.5 |
|
最大流量Qmax （m3/h） |
3 |
5 |
7 |
|
分界流量Qt （m3/h） |
0.12 |
0.2 |
0.28 |
|
最小流量Qmin （m3/h） |
0.03 |
0.05 |
0.07 |
|
聯接螺紋 |
G3/4B |
G1B |
G1- 1/4B |
|
外形尺寸 |
165×85×110 |
195×85×110 |
225×85×110 |
|
使用環境 |
0℃ ~ 4℃(冷) |
||
|
標準 |
GJ/T133-2012 GB/778-2007 |
||
|
精度等級 |
2級 |
||
|
靜態功耗 |
<1μA |
||
|
電池壽命 |
>6年 |
||
|
斷電數據保存 |
>10年 |
||
|
工作電源 |
3.6V鋰電池 |
||
